A CAD-CAM informatikus olyan technikus, aki a számítógépes terméktervezést, a gyártástervezést, a CAM-alapú megmunkálást és a CNC-gépek kezelését kapcsolja össze. A képzés középpontjában a 2D műszaki rajzok, a parametrikus 3D-modellek, az összeállítások, a szerszámpályák, a CNC-programok és a geometriai mérések állnak.
A szakma az informatikai, gépészeti és gyártástechnológiai ismereteket egyaránt alkalmazza. A CAD-CAM informatikus CAD szoftverrel modellez, CAM szoftverrel megmunkálást tervez és szimulál, majd a posztprocesszált CNC-programot a megmunkálógéphez illeszti, elvégzi a gép beállítását, és méréssel ellenőrzi az elkészült munkadarabot.
A CAD-CAM informatikus fő feladatai
A CAD-CAM informatikus terméktervezéssel, gyártással foglalkozó szervezet munkatársa, aki tevékenyen vesz részt korszerű terméktervezési, gyártástervezési folyamatokban, munkájához önállóan használja a korszerű informatikai eszközöket, üzemelteti a rendelkezésre álló hardvereket és szoftvereket.
Feladata alkatrészek, összeállítások CAD szoftverrel történő modellezése, a termékről reprezentatív műszaki dokumentáció készítése. Feladata az alkatrészek megmunkálásának CAM szoftverrel való tervezése, a szükséges szerszámok kiválasztása, a szerszámpályák generálása.
A megmunkálást szimuláción keresztül ellenőrzi, ha szükséges, korrekciót, javítást végez. Az elkészült szerszámpályákat az alkalmazott CNC vezérlőhöz illeszti.
A tervezés eredményeként készült CNC programot szerszámgépre illeszti, elvégzi a felszerszámozást és a szerszámbemérést. Beállítja a munkadarab előgyártmányához tartozó megmunkálási koordinátarendszerét, szimulálja, és végrehajtja a megmunkálási folyamatot.
Méréssel ellenőrzi az elkészült munkadarabot, ha szükséges korrekciót és javítást végez. Munkája során ismeri és alkalmazza a szakterületre vonatkozó munka-, baleset- és tűzvédelmi előírásokat.
A szakképesítés legfontosabb adatai
| Megnevezés | Adat |
|---|---|
| Szakképesítés megnevezése | CAD-CAM informatikus |
| Azonosító és OKJ-szám | 54 481 01 |
| Szakképesítés szintje | Emeltszintű szakképesítés (technikus) |
| Szakmacsoport | Informatika |
| Tanulmányi terület | Számítástechnikai képzések |
| Iskolai előképzettség | Érettségi végzettség |
| Szakmai előképzettség | Nem szükséges |
| Előírt gyakorlat | Nem szükséges |
| Képzési idő | 2 év |
| Elmélet és gyakorlat aránya | 40% elmélet, 60% gyakorlat |
| Minimális óraszám | 960 óra |
A képzés megkezdésének szükséges feltételei: Bemeneti kompetenciák: nincs. Iskolai előképzettség: érettségi végzettség. Szakmai előképzettség: nincs.
Előírt gyakorlat: nincs. Pályaalkalmassági követelmények: nincs. Szakmai alkalmassági követelmények: nincs. Egészségügyi alkalmassági vizsgálat: nincs.
Szintvizsga: nincs. Az iskolai rendszerű képzésben az összefüggő szakmai gyakorlat időtartama: nincs.
Választható képzési formák: nappali, levelező, iskolarendszeren kívüli, adott óraszámú képzés, esti és távoktatás.
A CAD-CAM informatikus szakmai kompetenciái
A szakképesítéssel rendelkező képes:
- számítógépet kezelni, üzemeltetni;
- alkalmazást (szoftvert) tervezni és fejleszteni;
- projekteket tervezni, nyomon követni és értékelni;
- alkatrészrajzot, összeállítási rajzot értelmezni;
- geometriai mérési feladatokat elvégezni;
- az alkalmazott CAD szoftvert üzemeltetni;
- 2D műszaki rajzot készíteni CAD szoftverrel;
- 3D alkatrészmodellt készíteni parametrikus CAD környezetben;
- 3D összeállítást készíteni parametrikus CAD környezetben;
- összeállítási rajzot készíteni CAD szoftverrel;
- az alkalmazott CAM szoftvert üzemeltetni;
- két- és háromtengelyes megmunkálást tervezni CAM szoftverrel;
- megmunkálást szimulálni, a szimuláció alapján korrekciót végezni;
- technológiai dokumentációt készíteni;
- a szimuláció alapján az esetleges javításokat elvégezni;
- a CAM szoftverrel posztprocesszált CNC programot megmunkálógépre illeszteni;
- két- és háromtengelyes megmunkáláshoz CNC programot készíteni;
- két- és háromtengelyes CNC szerszámgépet kezelni.
A CAD-CAM kerettanterv szakmai moduljai
A(z) 54 481 01 azonosító számú, CAD-CAM informatikus megnevezésű szakképesítés szakmai követelménymoduljai a következők:
| Modulazonosító | Modul megnevezése |
|---|---|
| 11499-12 | Foglalkoztatás II. |
| 11498-12 | Foglalkoztatás I. (érettségire épülő képzések esetén) |
| 10820-16 | CAD alapok |
| 12000-16 | CAM alapok |
| 10818-16 | CNC gépkezelés, programozás |
| 11999-16 | Informatikai szakmai angol nyelv |
| 11625-16 | Programozás és adatbázis-kezelés |
| 10815-16 | Információtechnológiai alapok |
| 11997-16 | Hálózati ismeretek I. |
Az angol nyelv szerepe a CAD-CAM informatikus képzésben
Az Informatikai szakmai angol nyelv önálló szakmai követelménymodulként jelenik meg a CAD-CAM informatikus képzésben. Az angol nyelvi ismeretek a CAD- és CAM-szoftverek használatában, a műszaki dokumentáció értelmezésében, a gépkezelési utasítások megértésében és az informatikai szakkifejezések alkalmazásában hasznosulnak.
A modulzáró vizsgakövetelmények között az Informatikai szakmai angol nyelv szóbeli vizsgaként szerepel. A CAD-CAM informatikus munkájában az angol nyelvű menük, parancsok, technológiai kifejezések és dokumentációk értelmezése szorosan kapcsolódik a szakmai feladatokhoz.
Jellemző szakmai angol területek
- CAD- és CAM-szoftverek kezelőfelülete;
- műszaki rajzok és összeállítási rajzok megnevezései;
- 3D-modellezési és parametrikus tervezési kifejezések;
- megmunkálási műveletek és szerszámpályák terminológiája;
- CNC-gépek kezelési és programozási szókincse;
- technológiai dokumentáció és munkautasítások;
- informatikai hardver- és szoftverkifejezések;
- munkavédelmi, balesetvédelmi és tűzvédelmi szakkifejezések.
A CAD-alapok és a 2D műszaki rajzolás
A CAD-képzésben a hallgató megismeri az alkalmazott CAD szoftver üzemeltetését, és megtanulja a 2D műszaki rajzok elkészítését. A 2D-s műszaki rajzkészítés része a helyes kontúralkotás, a fóliakezelés, a szerkesztőparancsok, a vonallánc és a méretkényszerek használata.
A 2D műszaki rajzok elkészítése mellett fontos feladat az alkatrészrajzok és az összeállítási rajzok értelmezése. A műszaki rajzi információk alapján a tervezőnek fel kell ismernie a geometriai formákat, a méreteket, a kapcsolódó alkatrészeket és a gyártás szempontjából lényeges adatokat.

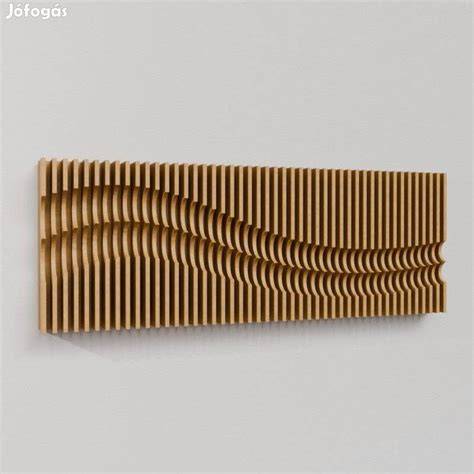

A parametrikus 3D-modellezés és az összeállítások
A képzés következő területe a 3D-s modellépítés. A parametrikus CAD környezetben 3D alkatrészmodell és 3D összeállítás készíthető, miközben a modell geometriai és méretbeli összefüggéseit kényszerek határozzák meg.
A 3D-s modellépítés során a 2D vázlatok kényszerei, a minták, az oldalferdeség, a szerelések és a rajzsablonok is szerepet kapnak. A tervezés eredménye olyan digitális modell és műszaki dokumentáció, amely a gyártás előkészítéséhez is felhasználható.
A CAD-CAM informatikus feladata az alkatrészek és összeállítások CAD szoftverrel történő modellezése, valamint a termékről reprezentatív műszaki dokumentáció készítése. Az összeállítási rajzok elkészítése a tervezett szerkezet alkatrészeinek, kapcsolódásainak és szerelési viszonyainak bemutatását szolgálja.
A CAM-alapok és a megmunkálás tervezése
A CAM szoftver segítségével a korábban megalkotott, helyes 3D-s modellt megmunkálásra lehet előkészíteni. A CAM pályagenerálás során a modell betöltése, a nullpont felvétele, a maradékanyag, a befoglaló határ, az érdességmagasság és a ciklusok beállítása is szerepet kap.
A CAD-CAM informatikus két- és háromtengelyes megmunkálást tervez CAM szoftverrel. A munkafolyamat része a szükséges szerszámok kiválasztása, a szerszámpályák generálása, a megmunkálási paraméterek meghatározása és a technológiai dokumentáció elkészítése.
A megmunkálást szimuláción keresztül ellenőrzi, ha szükséges, korrekciót, javítást végez. A szimuláció alapján az esetleges javításokat elvégzi, majd az elkészült szerszámpályákat az alkalmazott CNC vezérlőhöz illeszti.
CNC-gépkezelés és programozás
A CNC gépkezelés és programozás modulban a hallgató megtanulja a két- és háromtengelyes CNC szerszámgépek kezelését. A szakképesítéssel rendelkező képes két- és háromtengelyes megmunkáláshoz CNC programot készíteni, valamint a CAM szoftverrel posztprocesszált CNC programot megmunkálógépre illeszteni.
A tervezés eredményeként készült CNC programot szerszámgépre illeszti, elvégzi a felszerszámozást és a szerszámbemérést. Beállítja a munkadarab előgyártmányához tartozó megmunkálási koordinátarendszerét, szimulálja, és végrehajtja a megmunkálási folyamatot.
A gyártási folyamat végén a kész munkadarabot geometriai méréssel ellenőrzi. Ha a mért eredmény eltérést mutat, szükség esetén korrekciót és javítást végez.
Programozás, adatbázis-kezelés és információtechnológiai alapok
A képzés nem kizárólag műszaki rajzi és CNC-ismeretekből áll. Az Információtechnológiai alapok, a Programozás és adatbázis-kezelés, valamint a Hálózati ismeretek I. modulok az informatikai munkakörnyezet használatához szükséges alapokat biztosítják.
A CAD-CAM informatikus számítógépet kezel és üzemeltet, alkalmazásokat tervezhet és fejleszthet, továbbá használja és üzemelteti a rendelkezésre álló hardvereket és szoftvereket. A szakmai munka során az informatikai rendszerek, a fájlkezelés, a programozási logika és az adatkezelés is kapcsolódhat a tervezési és gyártási feladatokhoz.
A gyakorlati képzés tartalma
A képzésben az elmélet és a gyakorlat aránya 40% elmélet és 60% gyakorlat. A gyakorlati feladatok a 2D-s műszaki rajzkészítéstől a 3D-s modellépítésen és az összeállításokon át a CAM-pályagenerálásig és a CNC-megmunkálásig vezetnek.
A képzés során a hallgató megismerkedik a 2D-s műszaki rajzkészítéssel, a helyes kontúralkotással, a fóliakezeléssel, a szerkesztőparancsokkal, a vonallánccal és a méretkényszerekkel. Ezt követi a 3D-s modellépítés, a 2D vázlatkényszerek, a minta, az oldalferdeség, a szerelések és a rajzsablonok használata.
CAM pályagenerálás során a korábban megalkotott, helyes 3D-s modellt marjuk meg. A folyamat része a modell betöltése, a nullpont felvétele, a maradékanyag, a befoglaló határ, az érdességmagasság és a ciklusok beállítása.
A szakmai vizsga feltételei
A CAD-CAM informatikus komplex szakmai vizsgára bocsátás feltétele, hogy az iskolai rendszerű szakképzésben az évfolyam teljesítését igazoló bizonyítványban foglaltak szerint teljesített tantárgyak a szakképzési kerettantervben meghatározottak szerint egyenértékűek legyenek az adott követelménymodulhoz tartozó modulzáró vizsga teljesítésével.
Az iskolarendszeren kívüli szakképzésben az előírt valamennyi modulzáró vizsga eredményes letétele szükséges. „Megfelelt” minősítésű záródolgozat leadásának határideje iskolarendszerű képzés esetén az utolsó tanítási napot megelőző 15. nap, felnőttképzés esetén a vizsgára való jelentkezés napja.
A modulzáró vizsgák formái
| Modul | Vizsga jellege |
|---|---|
| 10815-16 Információtechnológiai alapok | Gyakorlati |
| 10818-16 CNC gépkezelés, programozás | Gyakorlati |
| 10820-16 CAD alapok | Gyakorlati |
| 11498-12 Foglalkoztatás I. | Írásbeli |
| 11499-12 Foglalkoztatás II. | Írásbeli |
| 11625-16 Programozás és adatbázis-kezelés | Írásbeli, számítógépes környezetben |
| 11999-16 Informatikai szakmai angol nyelv | Szóbeli |
| 12000-16 CAM alapok | Gyakorlati |
Betölthető munkakörök és foglalkozások
A CAD-CAM informatikus szakképesítés a terméktervezési, műszaki rajzolási, informatikai támogatási és gyártás-előkészítési területekhez kapcsolódik. A munkakörök megnevezése a foglalkozási besorolástól és az adott szervezet feladataitól függ.
| FEOR száma | FEOR megnevezése | Jellemző munkakörök |
|---|---|---|
| 3136 | Műszaki rajzoló, szerkesztő | Kivitelező rajzoló; műszaki rajzoló; számítógépes műszaki rajzoló; számítógépes tervrajzoló; szerkesztőrajzoló |
| 3141 | Informatikai és kommunikációs rendszereket kezelő technikus | Számítógéphálózat-üzemeltető |
| 3142 | Informatikai és kommunikációs rendszerek felhasználóit támogató technikus | Adatbázis asszisztens; PC-támogató; rendszeradminisztrátor; számítógép programozó asszisztens; számítógép ügyeletes; számítógépes kisegítő technikus; számítógépes műszaki technikus; számítógépes rendszerkarbantartó |
A CAD-CAM informatikus munkaköréhez kapcsolódhat a számítógépes műszaki rajzolás, a digitális terméktervezés, a gyártás-előkészítés, a CNC-programozás, a CAM-szoftverek kezelése és a megmunkálási folyamat ellenőrzése.
Kapcsolódó szakképesítések
| Azonosító | Megnevezés | A kapcsolódás módja |
|---|---|---|
| 55 481 01 | Szakképesítés-ráépülés | |
| 31 481 01 | Részszakképesítés | |
| 34 523 02 | Számítógép-szerelő, -karbantartó | Szakképesítés |
A CAD-CAM informatikus szakmai munkafolyamata
- Az alkatrészrajz vagy az összeállítási rajz értelmezése.
- A 2D műszaki rajz elkészítése CAD szoftverrel.
- A parametrikus 3D alkatrészmodell létrehozása.
- A 3D összeállítás és az összeállítási rajz elkészítése.
- A megmunkálási technológia megtervezése CAM szoftverrel.
- A szükséges szerszámok kiválasztása.
- A szerszámpályák generálása.
- A megmunkálás szimulációja.
- A szimuláció alapján szükséges korrekciók és javítások elvégzése.
- A posztprocesszált CNC-program illesztése a megmunkálógéphez.
- A szerszámgép felszerszámozása és a szerszámbemérés elvégzése.
- A megmunkálási koordinátarendszer beállítása.
- A megmunkálási folyamat végrehajtása.
- Az elkészült munkadarab geometriai mérése.
- Szükség esetén a technológia és a megmunkálás korrekciója.
A munkaterülethez szükséges készségek
A CAD-CAM informatikus munkája egyszerre igényel informatikai, műszaki és gyakorlati gondolkodást. A szakembernek pontosan kell értelmeznie a rajzi információkat, következetesen kell felépítenie a digitális modellt, és a gyártás szempontjából is ellenőriznie kell a tervezett megoldást.
A munkafolyamatban fontos a térlátás, a geometriai gondolkodás, a műszaki rajzi szabályok ismerete, a számítógépes szoftverek magabiztos kezelése, a CNC-technológia megértése, valamint a mérési eredmények értelmezése.
A CAD/CAM programozóként sokrétű, összetett feladatokat kell megoldania, néha kevés információból. Az alapozó ismeretek között szerepelhet a matematika, a polárkoordináta-rendszer, a szögfüggvények, a vektorok, a műszaki rajz, a síkmértan és a térlátás.
A képzéshez kapcsolódó gépészeti ismeretek
A CAD-CAM gépésztechnikus feladata, hogy szakmai ismereteit alkalmazva hatékony támogatója legyen a gépipari tervezésnek és gyártásnak. Egy személyben átlátja az egyes alkatrészek, vagy szerelvények tervezésének és megvalósításának összefüggéseit.
Szakmai tanulmányait követően képes lesz ipari termékek modellezésére, funkcionális megfelelőségük vizsgálatára, valamint a szükséges tervezési dokumentációk elkészítésére. Gyártási ismeretei alapján el tudja végezni a forgácsolással előállítható termékek egyetemes és CNC gépekkel való megmunkálásának előkészítését.
Ki tudja választani a technológiát, megmunkáló berendezéseket, készülékeket, szerszámokat. Gyártási gyakorlata alapján szükség szerint tevékenyen részt tud venni a gyártási folyamatban.
A képzés moduljai technikusi képzésben
A gépészeti irányú CAD-CAM technikusi képzés moduljai között szerepel a Munkavállalói ismeretek, a Munkavállalói idegen nyelv, a Műszaki alapozás, a Gépészeti munkabiztonság és környezetvédelem, a Gyártási ismeretek, a CAD-ismeretek, a CAM-ismeretek és a Műszaki ismeretek.
A szakmai vagy képesítő vizsgát akkreditált vizsgaközpont szervezi a képzés helyszínén. A szakmai vagy képesítő vizsgának külön díja van, melyet a vizsgaközpont határoz meg vizsgajelentkezést megelőzően.
A CAD-CAM informatikus képzésének összefoglaló szerkezete
| Terület | Fő tartalom |
|---|---|
| CAD | 2D műszaki rajz, 3D alkatrészmodell, összeállítás, összeállítási rajz |
| CAM | Két- és háromtengelyes megmunkálás, szerszámpálya-generálás, szimuláció |
| CNC | CNC-programozás, szerszámgép-kezelés, felszerszámozás, szerszámbemérés |
| Mérés | Geometriai mérési feladatok és a kész munkadarab ellenőrzése |
| Informatika | Információtechnológiai alapok, programozás, adatbázis-kezelés, hálózati ismeretek |
| Angol nyelv | Informatikai szakmai angol nyelv és munkavállalói idegen nyelv |
| Dokumentáció | Technológiai dokumentáció, műszaki dokumentáció és munkafolyamatok nyomon követése |
| Munkabiztonság | Munka-, baleset- és tűzvédelmi előírások alkalmazása |
