A Cambridge henger tagok taréjos gyűrűkből és a közöttük szabadon mozgó csillagelemekből épülnek fel, ezért elsősorban rögtörésre, szántás utáni talajelmunkálásra, magágykészítésre és talajtömörítésre használhatók. A henger használatával kiváló rögtörő hatást és egyenletes felszínt tudunk elérni.
A Cambridge hengereinket 4,8-6,6 méter közötti munka szélességben, igény szerint hidraulikus simítóval gyártjuk. Használatával tökéletes rögtörést illetve szántás utáni talajelmunkálást végez, továbbá a tavaszi vetés után optimális körülményeket tudunk kialakítani a mag fejlődéséhez.
Mi a Cambridge henger tagok feladata?
Legfontosabb szerepe a rögtörés, valamint a szántás utáni talajelmunkálás. A Cambridge hengercsaládot sok éves mezőgazdasági gépgyártói és üzemeltetői gyakorlat alapján fejlesztettük ki.
A gép alkalmas az őszi vetésű növények tavaszi hengerezésére, talajfelfagyások kezelésére, a növényállomány fejlődésének felgyorsítására. Cambridge-hengerek felhasználási területei: szántáselmunkálás-magágykészítés, vetés utáni hengerezés, felfagyott őszi vetések tavaszi hengerezése, bokrosítás, gépkapcsolatként pl. tárcsa után való alkalmazásuk.
A tavaszi vetés után a henger használatával optimális körülményeket tudunk kialakítani a mag fejlődéséhez. A hátramaradó laza talajréteg megakadályozza a hirtelen esők utáni talajcserepesedést.
A henger használatával kiváló rögtörő hatást és egyenletes felszínt tudunk elérni. A gép egy menetben összetett talajmunkát végez.
A Cambridge henger tagok felépítése
A Cambridge hengerek taréjos gyűrűkből és köztük szabad mozgású csillagelemekből épülnek fel. A művelő elemeket a legnevesebb, nagy múltú nyugat európai gyártóktól szerezzük be.
A Cambridge tengely 60-as nagyszilárdságú köracél. Csapágy: ucf210.
A Cambridge henger tagok mérete és száma a munkaszélességhez igazodik. A megadott kivitelben a tagok átmérője 520 mm, a tagok száma pedig 40 és 60 darab között változik.
| Munkaszélesség (m) | Tagok száma (db) | Tagok átmérője (mm) | Tömeg (kg) |
|---|---|---|---|
| 4 | 40 | 520 | 3380 |
| 4,6 | 46 | 520 | 3680 |
| 5,2 | 52 | 520 | 3980 |
| 5,6 | 56 | 520 | 4280 |
| 6 | 60 | 520 | 4580 |
Váz, tengely és hidraulikus működtetés
A váz 3 részre osztott, a szélső tagok az elfordítás után becsukódnak, a szállítási szélesség megengedett mértékének betarthatósága miatt. A vázaknál teljes a hidraulikus működtetés, a szárnyak és a futómű működését munkahengerek végzik.
A vázak anyaga: 150x150x8, 150x100x8 s355-ös zártszelvény. A 150x100x8 S355 minőségű masszív, erősített vázszerkezet a Cambridge-crosskill hengereknél is alkalmazott műszaki megoldás.
A hidraulikusan csukható gépek szállítási szélessége 245 cm, illetve egyes kiviteleknél 2,4 m szállítási szélesség. A teljes hidraulikus működtetés lehetővé teszi a nyitást, a csukást és a munkahelyzetbe állítást a fülke elhagyása nélkül.

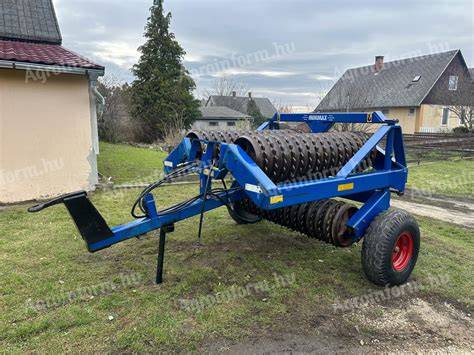

A Cambridge henger hidraulikusan összecsukható szállítási helyzetben. A futómű hidraulikus mozgatása lehetővé teszi, hogy szükség esetén munkahelyzetben is kerékre emelhető legyen.
Műszaki adatok és teljesítményigény
A Cambridge henger kiválasztásakor a munkaszélesség, a tagok száma, a tömeg és a traktor teljesítménye együtt határozza meg, hogy melyik kivitel illeszkedik legjobban az adott gazdaság munkakörülményeihez.
| Munkaszélesség (m) | Teljesítményigény simítóval (LE) | Tömeg (kg) | Munkamélység (mm) | Munkasebesség (km/h) | Területteljesítmény (ha/h) |
|---|---|---|---|---|---|
| 4 | 80-100 | 3380 | 6-15 | 6-10 | 2 |
| 4,6 | 80-100 | 3680 | 6-15 | 6-10 | 3 |
| 5,2 | 100-120 | 3980 | 6-15 | 6-10 | 3,5 |
| 5,6 | 100-140 | 4280 | 6-15 | 6-10 | 4 |
| 6 | 120-160 | 4580 | 6-15 | 6-10 | 5 |
A Cambridge henger munkamélysége 6-15 mm, munkasebessége 6-10 km/h, szállítási szélessége 2300 mm, magassága pedig 2500 mm. A főtartó keresztmetszete 160x80 mm, a vonószerkezet keresztmetszete 100x100 mm, a tömör tengely keresztmetszete 60 mm.
A gép három tengellyel és három kerettel készül. A Cambridge hengereknél a teljes hidraulikus működtetés, az öntvényházas négypontos önbeálló UCF csapágyazás, valamint a 10/75-15,3 munkagép-abroncsok is alkalmazhatók.
Cambridge henger simítóval
A hidraulikusan állítható simítók a szántási egyenetlenséget elmunkálják, és egyben aprítják. A simítóba szerelt merevítő rúd segítségével tökéletesen elmunkált felületet kapunk.
Ha eltávolítjuk a rudazatot a simítólapok egymástól függetlenül tudnak mozogni, így nagyobb mennyiségű tarlómaradvány vagy nedvesebb viszonyok esetén is megfelelő eredményt tudunk elérni.
A Cambridge hengerek valamennyi változatához kérhető simító is. Hidraulikus simítóval szerelt kivitelben a gép a talaj felszínének egyengetését és a rögök aprítását is elvégzi a henger tagjainak munkája előtt.
Simító nélkül, illetve hidraulikus simítóval szerelve, igény esetén összekötő rúddal kiegészítve rendelhetők. Hidraulikus simítóval szerelt hengereink dupla késes simítólappal is rendelhetők.
VCH Cambridge hengerek
A választható munkaszélesség 480-540-600-660 cm. A Cambridge hengereinket 4,8-6,6 méter közötti munka szélességben, igény szerint hidraulikus simítóval gyártjuk.
| Típus | Tagok száma (db) | Gyűrű tagok száma (db) | Tömeg (kg) | Teljesítményigény (LE) | Munkaszélesség (cm) | Szállítási szélesség (cm) | Váz keresztmetszet (mm) |
|---|---|---|---|---|---|---|---|
| VCH-4,8 | 3 | 48 | 2600 | 75 | 480 | 245 | 150x100x8 |
| VCH-4,8+simító | 3 | 48 | 3000 | 105 | 480 | 245 | 150x100x8 |
| VCH-5,4 | 3 | 54 | 2700 | 80 | 540 | 245 | 150x100x8 |
| VCH‑5,4+simító | 3 | 54 | 3200 | 110 | 540 | 245 | 150x100x8 |
| VCH-6,0 | 3 | 60 | 2900 | 90 | 600 | 245 | 150x100x8 |
| VCH-6,0+simító | 3 | 60 | 3400 | 125 | 600 | 245 | 150x100x8 |
| VCH-6,6 | 3 | 66 | 3000 | 100 | 660 | 245 | 150x100x8 |
| VCH‑6,6+simító | 3 | 66 | 3600 | 140 | 660 | 245 | 150x100x8 |
Talajmunka és alkalmazási területek
A Cambridge henger használható a talaj vetés előtti egyengetésére, a rögök szétmorzsolására és a talaj vetés utáni tömörítésére. Alkalmas a felső réteg tömörítésére és a nedvesség felszínről a talajba jutásának növelésére.
A gép alkalmazható a talaj tömörítésére száraz területeken, valamint a talaj mozgatására és terítésére a kipárolgás által okozott nedvességveszteség csökkentése érdekében. Ekézés előtti zöldtrágya-szétterítésre is használható.
A sorban szerelt rögtörő hengerek a rögöket tovább aprítják, biztosítják a tömör magágyalapot és a levegős, laza felső magtakaró réteget. Ezáltal tökéletes és egyenletes lesz a kelés.
A henger a vetést követően is alkalmazható, amikor a cél a vetőmag és a talaj közötti megfelelő kapcsolat kialakítása, valamint a felszín egyenletességének javítása. A felfagyott őszi vetések tavaszi hengerezése a növényállomány fejlődésének felgyorsítására is alkalmas.
Cambridge-Crosskill kivitelek
A Cambridge-crosskill hengerek 3,0 m-től 7,2 m munkaszélességig rendelhetők. A Cambridge-crosskill gyűrűtípus minőségi alapanyag felhasználásával készül, masszív, erősített vázszerkezettel.
- Teljes hidraulikus működtetés, nyitás- csukás- munkahelyzetbe állítás fülke elhagyása nélkül.
- Öntvényházas- négypontos önbeálló UCF csapágyazás.
- 10/75-15,3 munkagép abroncsok, opcióként 400/60-15,5 ballonkerékkel.
- Simító nélkül, illetve hidraulikus simítóval szerelve.
- Igény esetén összekötő rúddal kiegészítve.
- Biztonságos közúti vonulás, 2,4 m szállítási szélesség.
- Osztrák hidraulika munkahengerek.
- Kétkomponensű ipari fényezés.
- Közúti felszerelés prizmákkal és szélességjelzőkkel.
A Cambridge-crosskill kivitelek simító nélküli és hidraulikus simítóval szerelt változatban is elérhetők. A megadott munkaszélességek között 4,0 m, 4,5 m, 5,0 m, 5,2 m, 6,0 m, 6,2 m és 7,2 m szerepelnek.
Lehetőség van a fenti méretektől eltérő- köztes méret gyártására is.
Üzemeltetési szempontok
A Cambridge henger tagok nagy tömege kedvező talajtömörítő hatást biztosíthat, ugyanakkor a traktor teljesítményének és vontatási képességének illeszkednie kell a munkaszélességhez, a talajállapothoz és a simítóval szerelt kivitel tömegéhez.
A hidraulikusan nyíló tagok munkahelyzetben úszó helyzetben dolgoznak, így megfelelően követhetik a talajfelszínt. A talajkövetés miatt a henger egyenetlenebb felszínen is folyamatos munkát végezhet.
A simító alkalmazása különösen akkor előnyös, ha a henger előtt a szántási egyenetlenségeket is el kell munkálni. Tarlómaradványos vagy nedvesebb körülmények között a simítólapok független mozgása segítheti a megfelelő munkaminőség fenntartását.
Öntöttvas Cambridge henger tagok
A Cambridge henger gyűrűtagjai lemezgrafitos szürkevasból is készülhetnek. Anyagminőségük: EN-GJL-200, azaz lemezgrafitos szürkevas.
Az öntöttvas termékek jó megmunkálhatósággal, jó nyomásállósággal, jó kopásállósággal, egyenletes felületi keménységgel és jó csiszolhatósággal rendelkeznek.
A gyártható öntvényméretek minimum 50x50x50 mm, maximum 2500x1500x800 mm. A gyártható öntvénysúlyok minimum 0,5 kg, maximum 700 kg.
Minimális falvastagság: 6-8 mm. Anyagminőség az EN 1561:2000 szerint EN-GJL-200 és EN-GJL-250 minőségben, az EN 1563:2000 szerint EN-GJS-500 és EN-GJS-700 minőségben.
A Cambridge henger kiválasztásának fő szempontjai
- Munkaszélesség: a 4,8-6,6 méter közötti kiviteleknél, illetve a Cambridge-crosskill hengereknél a 3,0-7,2 méteres tartományban választható a gépméret.
- Tagok száma: a munkaszélességgel együtt nő, ezért közvetlenül összefügg a tömeggel és a talajjal érintkező felület hosszával.
- Simító: a hidraulikus simító javítja a szántás utáni egyengetést és a rögök előzetes aprítását.
- Traktorteljesítmény: a simítóval szerelt gépek teljesítményigénye nagyobb lehet, mint a simító nélküli kiviteleké.
- Szállítás: a hidraulikusan csukható váz és a 2,4-2,45 méteres szállítási szélesség a közúti vonulást segíti.
- Talajállapot: a munkamélység, a sebesség és a terhelés beállítását a talaj nedvessége, kötöttsége és a visszamaradó növényi maradványok is befolyásolja.
