A „robbantott ábra” szaknyelvi megnevezése általában robbantott nézet, illetve robbantott szerelési rajz. Műszaki dokumentációban az angol exploded view vagy exploded assembly drawing megfelelőjeként használják, attól függően, hogy elsősorban egy tárgy térbeli felépítését vagy az alkatrészek szerelési kapcsolatát kívánják bemutatni.

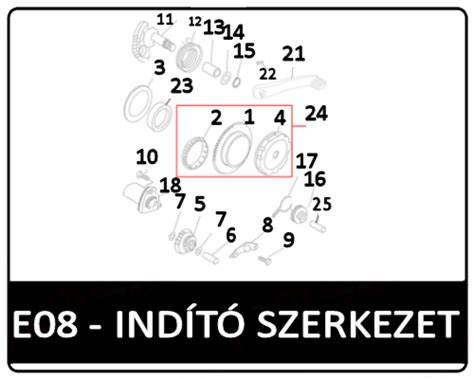

A robbantott nézet olyan műszaki ábrázolás, amelyben egy szerkezet, berendezés vagy szerelvény alkatrészeit a tényleges helyzetükhöz képest, rendszerint egy közös tengely vagy szerelési irány mentén, egymástól eltolva jelenítik meg. Az alkatrészek különállóan láthatók, de az ábra megőrzi az összeszerelt szerkezet felépítését és az elemek egymáshoz viszonyított helyzetét.
Melyik megnevezés mikor pontos?
A robbantott nézet a legáltalánosabb és legsemlegesebb szakkifejezés, ha az ábra célja egy szerkezet részeinek térbeli szemléltetése. A robbantott szerelési rajz pontosabb megnevezés akkor, ha az ábra az alkatrészek összeszerelési sorrendjét, kapcsolódását vagy beépítési helyét is bemutatja.
A robbantott rajz szintén használatos, de önmagában kevésbé pontos lehet, mert nem minden ilyen ábra minősül teljes értékű műszaki rajznak. A robbantott ábra közérthető, széles körben elterjedt megnevezés, míg a műszaki szövegben a „robbantott nézet” vagy a „robbantott szerelési rajz” általában szakmaibb választás.
| Megnevezés | Jelentése és használata |
|---|---|
| Robbantott nézet | Egy szerkezet alkatrészeinek egymástól eltolva bemutatott térbeli ábrázolása. |
| Robbantott szerelési rajz | Az alkatrészek helyzetét, kapcsolódását vagy szerelési sorrendjét is bemutató műszaki rajz. |
| Robbantott rajz | A robbantott ábrázolás általánosabb, rövidebb megnevezése. |
| Alkatrész-robbantrajz | Olyan robbantott ábra, amely egy berendezés alkatrészeit és azok azonosítóit is feltünteti. |
A robbantott nézet jellemzői
A robbantott nézetben az alkatrészeket nem a ténylegesen összeszerelt állapotukban, hanem attól meghatározott távolságra eltolva ábrázolják. Az elemek közötti képzeletbeli összekötő vonalak vagy szerelési tengelyek jelzik, hogyan illeszkednek egymáshoz az alkatrészek.
Az ábra segítségével áttekinthetővé válik egy szerkezet felépítése, az alkatrészek egymáshoz viszonyított sorrendje, a rögzítési pontok helye, valamint az összeszerelés és szétszerelés logikája. A robbantott ábrázolás különösen hasznos akkor, amikor az összeszerelt termék belső felépítése a külső nézetből nem lenne egyértelmű.
Kapcsolata az összeszerelési rajzzal
Az összeszerelési rajz azt mutatja meg, hogyan helyezkednek el az alkatrészek a kész vagy összeállított szerkezetben. A robbantott szerelési rajz ugyanezt a kapcsolatot szemlélteti úgy, hogy az alkatrészeket részben szétválasztva ábrázolja.
Az összeszerelési rajz elsősorban a végleges geometriai helyzet, a méretek, a csatlakozások és a szerkezeti kialakítás ellenőrzésére alkalmas. A robbantott szerelési rajz ezzel szemben a szerelési folyamat, az alkatrészek sorrendje és az egyes elemek azonosítása szempontjából informatívabb.
Alkatrész-azonosítás a robbantott ábrán
A robbantott nézethez gyakran tartozik alkatrészjegyzék. Az alkatrészeket tételszámokkal, jelölővonalakkal vagy hivatkozási számokkal látják el, amelyek az alkatrészjegyzék megfelelő soraival kapcsolják össze az ábrát.
Az alkatrészjegyzék tartalmazhatja az alkatrész megnevezését, cikkszámát, mennyiségét, anyagát vagy más azonosító adatát. Ilyen esetben az ábra nem csupán szemléltető illusztráció, hanem a szerelési és karbantartási dokumentáció része.
Gyakori angol megfelelői
A magyar „robbantott nézet” leggyakoribb angol megfelelője az exploded view. Ha az ábra szerelési célú és az összeszerelési kapcsolatokat is hangsúlyozza, használható az exploded assembly drawing vagy az exploded assembly diagram megnevezés is.
Az exploded view elsősorban az ábrázolási módra utal, míg az exploded assembly drawing egy olyan részletesebb szerelési rajzot jelölhet, amely az alkatrészazonosítókat és a szerelési információkat is tartalmazza.
A legmegfelelőbb magyar kifejezés
Ha általánosan szeretnénk megnevezni a „robbantott ábrát”, a robbantott nézet a legpontosabb szaknyelvi kifejezés. Ha a szerelési folyamat vagy az alkatrészek összeépítése is fontos, akkor a robbantott szerelési rajz megnevezés célszerű.
Használati példák: „A kézikönyv a szivattyú robbantott nézetét tartalmazza.” „A robbantott szerelési rajz alapján azonosíthatók az alkatrészek.” „Az alkatrészjegyzék a robbantott ábra tételszámaihoz kapcsolódik.”
