A Telco fotoelektromos érzékelő érintés nélküli tárgyérzékelésre szolgáló ipari elektromos érzékelő, amely fényjelek észlelésével teszi lehetővé az objektumok jelenlétének, helyzetének vagy mozgásának meghatározását. A Telco LR A 15 fotoelektromos vevőérzékelő infravörös LED-fényforrással kompatibilis, érzékelési tartománya legfeljebb 18 m, működési hőmérséklet-tartománya pedig -25°C és +60°C között van.
A Telco fotoelektromos rendszerekben a vevő- és adóérzékelők jellemzően erősítővel együtt működnek. A Telco LT-12A-A15 fotoelektromos adóérzékelő átmenő fénysugaras üzemmódhoz készült, legfeljebb 30 m érzékelési távolsággal, 15 m hosszú rögzített kábellel, IP67 védettséggel és 12-24 V DC, erősítőn keresztül biztosított tápellátással.
A fotoelektromos érzékelő működési elve
A fotoelektromos érzékelő a fényenergiát elektromos jelekké alakítja, lehetővé téve a folyamatok precíz felügyeletét és vezérlését. A fotoelektromos érzékelők alapvető fontosságúak az automatizálási technológiában, például anyagáramlások felügyeletére szállítószalagokon vagy a pontos pozíció meghatározására komplex gyártósorokon.
Ezt az eszközt ipari alkalmazásokhoz fejlesztették ki, és tárgyak, valamint azok pozícióinak pontos érzékelésére szolgál. A fényérzékelő, más néven fényszenzor, fotóvevő vagy optikai vevő, egy elektromos érzékelő a fényjelek észlelésére.
Az átmenő fénysugaras rendszerekben az adó és a vevő egymással szemben helyezkedik el. Az érzékelés akkor történik, amikor a tárgy megszakítja az adó és a vevő közötti fényutat.
Telco LR A 15 fotoelektromos vevőérzékelő
A Telco LR A 15 egy fotoelektromos vevőérzékelő, amely távoli fotoelektromos rendszerek vevőegységeként használható. A modell kompakt kialakítása megkönnyíti az integrációt ipari berendezésekbe.
| Jellemző | Adat |
|---|---|
| Márka | Telco Sensors |
| Modell | LR A 15 |
| Típus | Photoelectric Receiver Sensor |
| Cikkszám | LR A 15 |
| Érzékelő típusa | Photoelectric receiver |
| Érzékelési tartomány | Up to 18 m |
| Fényforrás-kompatibilitás | Infrared LED |
| Ház anyaga | Műanyag |
| Kábel | Fixed 15 m PVC cable |
| Tápfeszültség | Supplied via amplifier - 12-24 V DC |
| Működési hőmérséklet | -25°C to +60°C |
| Védettség | IP67 |
| Méretek | 33mm x 10mm x 15m cable |
| Tömeg | 380 g |
| Származási ország | Denmark |
| Megfelelőség | CE compliant |
A Telco LR A 15 műanyag házzal és 15 m hosszú, rögzített PVC-kábellel rendelkezik. Tápellátása erősítőn keresztül, 12-24 V DC feszültséggel történik.
Az IP67 védettség por behatolása és ideiglenes vízbe merülés elleni védelmet jelöl. A -25°C és +60°C közötti működési hőmérséklet ipari környezetben széles alkalmazási tartományt biztosít.
Telco LT-12A-A15 fotoelektromos adóérzékelő
A Telco LT-12A-A15 fotoelektromos adóérzékelő távoli fotoelektromos rendszerekhez készült. A modell átmenő fénysugaras érzékelési módban működik, és infravörös LED-et használ fényforrásként.
| Jellemző | Adat |
|---|---|
| Márka | Telco Sensors |
| Modell | LT-12A-A15 |
| Típus | Photoelectric Transmitter Sensor |
| Érzékelő típusa | Photoelectric transmitter for remote photoelectric systems |
| Érzékelési mód | Thru-beam |
| Érzékelési tartomány | Up to 30 m |
| Fényforrás | Infrared LED |
| Fényimmunitás | Up to 80,000 lux |
| Ház anyaga | Műanyag |
| Kábelhossz | 15 m fixed cable |
| Tápfeszültség | Supplied via amplifier - 12-24 V DC |
| Működési hőmérséklet | -25°C to +60°C |
| Védettség | IP67 |
| Méretek | 35 mm x 10 mm x 15 m |
| Tömeg | 380 g |
| Származási ország | Denmark |
A Telco LT-12A-A15 vízálló és robusztus kialakítású, ezért nedves vagy szennyezett környezetben is használható. A modell nagy ellenállást biztosít a környezeti fénnyel és az interferenciával szemben, fényimmunitása legfeljebb 80 000 lux.
A kimeneti állapot figyeléséhez opcionális LED-monitor áll rendelkezésre. Az IP67 védettség és a -25°C és +60°C közötti működési hőmérséklet az adóérzékelőt ipari automatizálási alkalmazásokhoz alkalmassá teszi.
Az adó- és vevőérzékelő összehasonlítása
| Szempont | Telco LR A 15 | Telco LT-12A-A15 |
|---|---|---|
| Funkció | Fotoelektromos vevőérzékelő | Fotoelektromos adóérzékelő |
| Érzékelési tartomány | Legfeljebb 18 m | Legfeljebb 30 m |
| Fényforrás | Infravörös LED-kompatibilitás | Infravörös LED |
| Érzékelési mód | Vevőegység távoli fotoelektromos rendszerhez | Átmenő fénysugaras |
| Kábel | 15 m rögzített PVC-kábel | 15 m rögzített kábel |
| Ház | Műanyag | Műanyag |
| Tápellátás | Erősítőn keresztül, 12-24 V DC | Erősítőn keresztül, 12-24 V DC |
| Működési hőmérséklet | -25°C és +60°C között | -25°C és +60°C között |
| Védettség | IP67 | IP67 |
| Tömeg | 380 g | 380 g |
A két modell azonos, erősítőn keresztül biztosított 12-24 V DC tápellátással, IP67 védettséggel, műanyag házzal, 15 m hosszú kábellel és -25°C és +60°C közötti működési hőmérséklettel rendelkezik. A legfontosabb különbség a szerepük: az LR A 15 vevőérzékelő, az LT-12A-A15 pedig adóérzékelő.

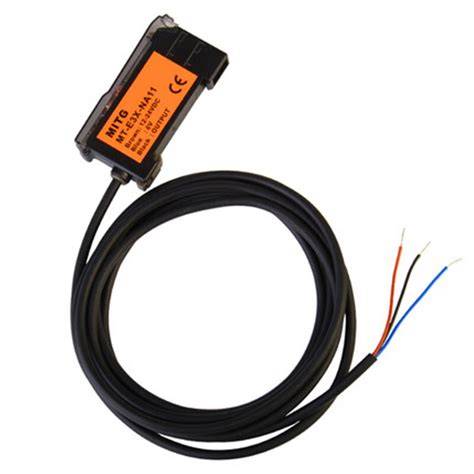

Telco fotoelektromos erősítők
A távoli érzékelők a Telco erősítőinek termékcsaládjával együtt használhatók. A Telco erősítőihez használt távoli érzékelők érzékelési tartománya átmenő fénysugaras üzemmódban legfeljebb 70 m lehet.
A fotoelektromos egycsatornás erősítő kézi vagy automatikus érzékenységállítással, tranzisztor- vagy relékimenettel, valamint AC- vagy DC-tápfeszültséggel rendelkezhet. További jellemzői közé tartozhat az időzítés, a tesztbemenet és a riasztási kimenet.
A multiplexelt erősítő 2, 4 és 8 csatornás sorozatban érhető el. AC- vagy DC-tápfeszültséget, tranzisztor- vagy relékimenetet és kézi érzékenységállítást kínál, átmenő fénysugaras üzemmódban pedig legfeljebb 45 m érzékelési tartományt biztosít.
Buszrendszerű erősítők
A fotoelektromos erősítőbusz 1, 2 és 3 csatornás sorozatban érhető el. A buszcsatlakozás kommunikációt, multiplexelést és legfeljebb 10 erősítőmodul (30 csatorna) tápellátását biztosítja integrált buszcsatlakozáson keresztül.
A buszrendszerű erősítő 10-30 V DC és 24 V AC tápfeszültséggel, tranzisztor- vagy relékimenettel és kézi érzékenységállítással működhet. Az átmenő fénysugaras érzékelési tartomány legfeljebb 70 m.
Az automatikus buszos erősítő 1, 2 és 3 csatornás sorozatban érhető el, és legfeljebb 10 erősítőmodul, illetve 30 csatorna buszon keresztüli kezelését teszi lehetővé. Automatikus erősítésszabályozást kínál állítható tartalékerősítéssel, érzékelési tartománya pedig átmenő fénysugaras üzemmódban legfeljebb 39 m.
A programozható buszos erősítő optikailag leválasztott szilárdtest-kimenettel és kommunikációs interfésszel rendelkezik a Telco PC-szoftveres távprogramozáshoz és diagnosztikához. Különböző konfigurálható paramétereket és beállításokat kínál, érzékelési tartománya átmenő fénysugaras üzemmódban legfeljebb 47 m.
Alkalmazási területek
A fotoelektromos érzékelők tipikus alkalmazási területe az objektumérzékelés és -pozicionálás. Ipari automatizálásban szállítószalagokon felügyelhetik az anyagáramlást, valamint komplex gyártósorokon meghatározhatják a tárgyak pontos helyzetét.
A fényérzékelők a biztonsági rendszerekben a hozzáférési területek felügyeletére is használhatók. Az ipari képfeldolgozásban minőségellenőrzési és folyamatvezérlési feladatokat támogathatnak.
- Objektumok érintés nélküli érzékelése
- Szállítószalagokon haladó anyagok felügyelete
- Tárgyak helyzetének meghatározása
- Gyártósorok pozíció- és folyamatellenőrzése
- Hozzáférési területek felügyelete
- Ipari képfeldolgozás és minőségellenőrzés
Beépítési és kiválasztási szempontok
A megfelelő Telco fotoelektromos érzékelő kiválasztásakor először az érzékelő szerepét kell meghatározni. Az LR A 15 vevőérzékelőként, az LT-12A-A15 pedig adóérzékelőként használható távoli fotoelektromos rendszerekben.
Az érzékelési távolságot a rendszer geometriájához kell igazítani. Az LR A 15 érzékelési tartománya legfeljebb 18 m, míg az LT-12A-A15 átmenő fénysugaras módban legfeljebb 30 m távolságra használható.
A 15 m hosszú rögzített kábel olyan telepítéseknél előnyös, ahol az érzékelő és az erősítő között nagyobb távolság van. A műanyag ház kompakt kialakítással párosul, a Telco LR A 15 mérete pedig 33mm x 10mm x 15m cable.
A Telco LT-12A-A15 mérete 35 mm x 10 mm x 15 m. Mindkét modell IP67 védettségű, ezért a telepítési hely környezeti hatásainál elsősorban a mechanikai elhelyezést, a kábelvezetést és a fényút akadálymentességét kell figyelembe venni.
További Telco fotoelektromos érzékelőtípusok
A Telco távoli érzékelői különböző házkialakításokkal, anyagokkal és érzékelési jellemzőkkel állnak rendelkezésre. Szenzorfigyelő LED-kijelzővel, kábel- vagy dugaszcsatlakozással, valamint akár Atex-jóváhagyással rendelkező változatok is elérhetők.
A Telco termékválasztékában megtalálhatók a pont- és vonallézeres fénysugaras érzékelők, az IO-Link kommunikációval rendelkező kivitelek, a rozsdamentes acélházak és az átlátszó anyagokhoz optimalizált érzékelők.
További kialakítások közé tartoznak a PET-palackokhoz készült érzékelők, az átlátszó tárgyak érzékelésére alkalmas modellek, a keskeny részek észlelésére szolgáló változatok, valamint a háttérelnyomással működő érzékelők.
A termékválasztékban olajálló, forgácsolási olajnak ellenálló, kis méretű, folyadékszint-érzékelő és NYÁK-érzékelő kivitelek is szerepelnek. Egyes modellek AC/DC többcélú tápellátást, relékimenetet és időzítőt kínálnak.
Fotoelektromos érzékelő magyarázata (gyakorlati példákkal)
Kapcsolódó optoelektronikus érzékelők
A PEPPERL+FUCHS LT66-4125-A fotoelektromos érzékelő, más néven optoelektronikus érzékelő, fénysorompó vagy fotoszenzor, egy elektromos alkatrész érintés nélküli tárgyérzékelésre. Standard optoelectronic detector designed for industrial applications.
A PEPPERL+FUCHS LT66-4125-A méretei 1.7 x 3.8 x 25 cm, súlya pedig 0.116 kg. A termék másik referencia száma: 07.98231-0183. Továbbá a 268885 szám alatt is azonosítható.
A Telco LT 100L AP38 5 fényérzékelő, más néven fényszenzor, fotóvevő vagy optikai vevő, a fényjelek észlelésére szolgáló elektromos érzékelő. Méretei 25 x 4 x 9 cm, súlya 0.15 kg.
A Telco LT 100L AP38 5 termék másik azonosítója az LT100LAP385. A fényérzékelők a fényenergiát elektromos jelekké alakítják, lehetővé téve a folyamatok precíz felügyeletét és vezérlését.
